Мы предлагаем мельницы лабораторные барабанно-валковые для тонкого помола проб или небольших партий материала с помощью мелющих тел.
На этой странице представлена линейка лабораторных мельниц Калужского производства в различном исполнении, запущенных в серийное производство.
Барабанно-валковые лабораторные мельницы предназначены для работы в "сухом" и "мокром" режимах.
| МШЛ-1К | МШЛ-1 | МШЛ-1У |
 |
 |
 |

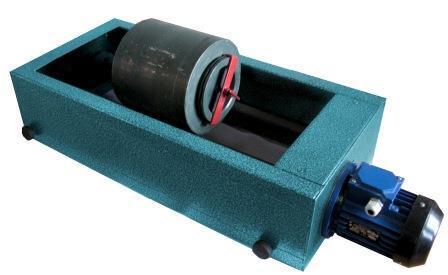

| МШЛ-1К Компактная настольная лабораторная мельница для установки в ограниченном пространстве. |

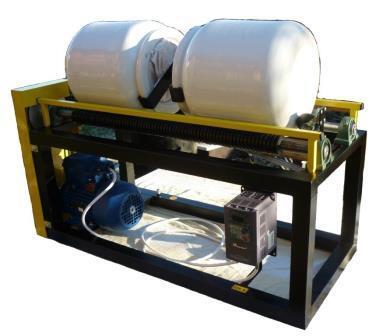

МШЛ-1 Высота мельницы лабораторной подобрана для удобства установки на пол или на небольшое возвышение. |
МШЛ-1У усиленная лабораторная мельница периодического действия. Изготавливается по параметрам импортной мельницы IBMU-100-2. |
| Объем размольных барабанов, л - 0,5-8 | Объем размольных барабанов, л - 1-16 | Объем размольных барабанов, л - 1-20 |
| Цена, руб. с НДС - от 177 000,0 | Цена, руб. с НДС - от 128 000,0 | Цена, руб. с НДС - от 147 000,0 |
| МШЛ-7(40МЛ) | МШЛ-1Т | МШЛ-2 |
 |
 |
 |

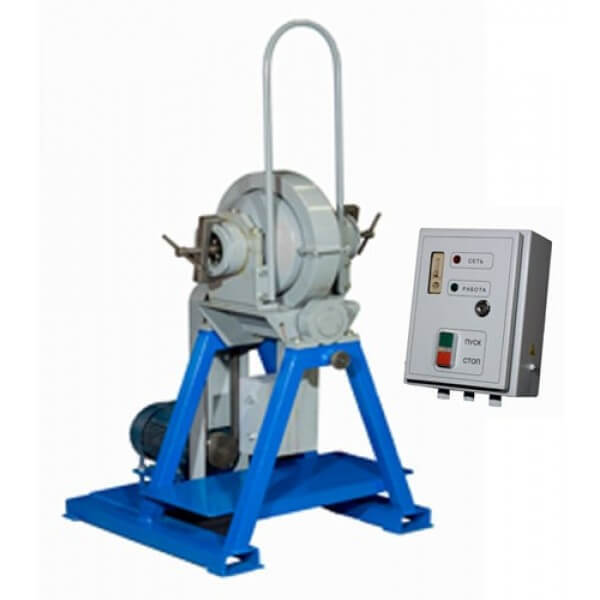

| МШЛ-7(40МЛ) Конструкция мельницы лабораторной отвечает требованиям по ГОСТ 12.2.003 |

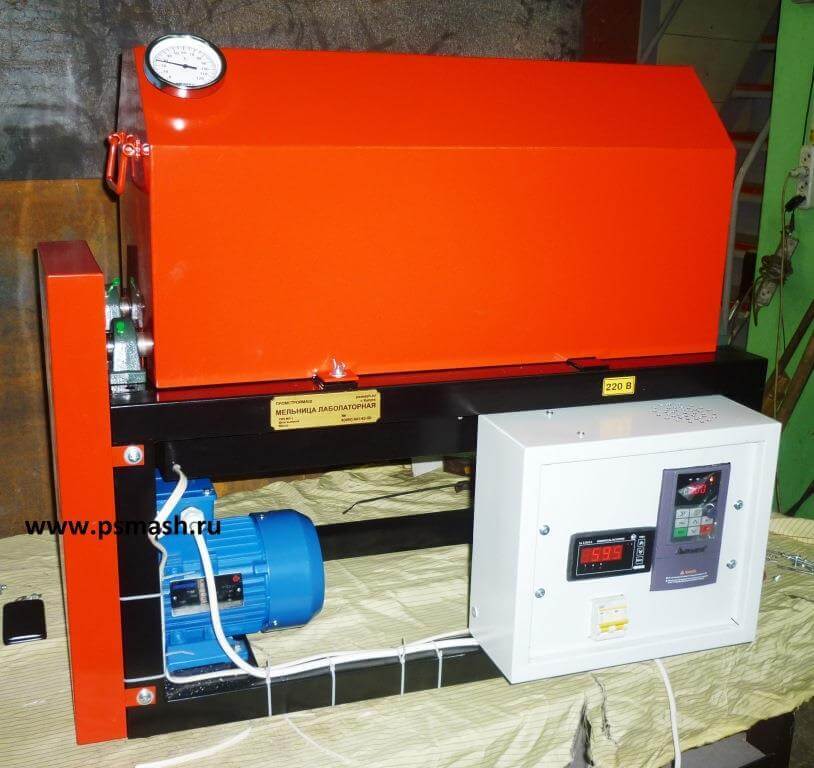

МШЛ-1Т Лабораторная шаровая мельница с подогревом барабана позволяет перемалывать и одновременно подогревать пробы материала |

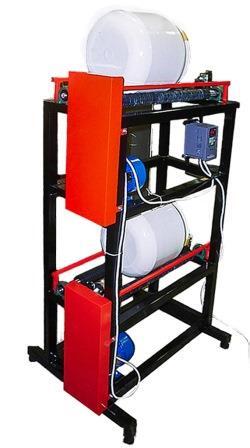

МШЛ-2 Ддвухярусная лабораторная мельница используется для установки до четырех барабанов. |
| Объем барабана 7 литров. | Объем размольных барабанов, л - 0,5-10 | Объем размольных барабанов, л - 0,5-10 |
| Цена, руб. с НДС - от 218 000,0 | Цена, руб. с НДС - от 210 000,0 | Цена, руб. с НДС - от 258 750,0 |

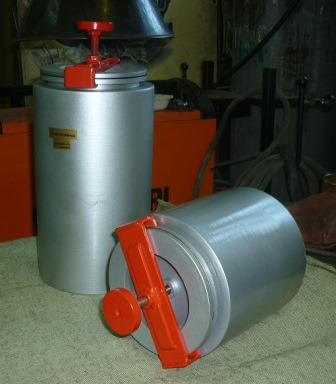

| Объем, л | Сталь Ст-20 | Нержавеющая сталь 12х18н10т | Керамика ГОСТ 6529-74 |
| 0,5 | 18 200,0 | 28 200,0 | 20 600,0 |
| 1 | 19 900,0 | 30 350,0 | 23 950,0 |
| 2 | 21 700,0 | 32 600,0 | 37 600,0 |
| 3 | 23 500,0 | 34 000,0 | |
| 4 | 25 000,0 | 36 300,0 | 58 000,0 |
| 5 | 27 900,0 | 39 700,0 | |
| 6 | 29 620,0 | 42 000,0 | |
| 8 | 31 300,0 | 45 000,0 | 75 370,0 |
| 10 | 33 000,0 | 48 600,0 | |
| 12 | 36 000,0 | 51 800,0 | 91 360,0 |
| 14 | 39 500,0 | 54 200,0 | |
| 15 | 42 400,0 | 58 500,0 | |
| 16 | 45 720,0 | 62 800,0 | |
| 18 | 48 000,0 | 66 000,0 | |
| 20 | 51 300,0 | 70 400,0 | |
| 22 | 54 700,0 | 74 700,0 | |
| 24 | 57 000,0 | 80 000,0 | |
| 26 | 60 300,0 | 88 000,0 |

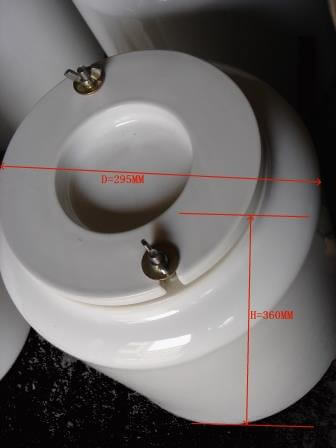

| Объем, л | Металлический | Керамический |
| 2 | 159х170 | 170х190 |
| 4 | 159х285 | 220х240 |
| 6 | 219х255 | |
| 8 | 219х320 | 275х300 |
| 12 | 245х340 | 280х335 |
| 14 | 245х370 | |
| 16 | 245х400 |
| Материал | Цена, руб./кг с НДС |
| Размольные шарики (мелющие тела стальные, Российского производства), D=6-30мм | 1 400,0 |
| Нержавеющая сталь 95Х18Ш (полнотелые, Российского производства) | 6 400,0 |
| Керамика (корунд, фарфор 92% Al2O3), D=7-25мм | 1 200,0 |
| Корундовый бисер (92% Al2O3), D=2-5мм | 1 300,0 |
| Циркониевый бисер (94,5% ZrO2), D=0,6-5,5мм | 6 280,0 |
Для заказа на мельницу лабораторную определите:
1. Какая лабораторная мельница Вам необходима? Мы предлагаем мельницы одноярусные, двухярусные и с подогревом размольного барабана.
2. Определитесь с емкостью и материалом размольного барабана. Можно заказать на одну лабораторную мельницу несколько барабанов под разные материалы.
3. Размер и материал мелющих тел (шаров). Если Вы затрудняетесь с выбором, то мы предложим шары под выбранный барабан (барабаны).
Если есть затруднения с выбором комплекта лабораторной мельницы, то звоните или пишите нам и мы подберем оборудование под Ваши задачи.
Мельницы лабораторные МШЛ предназначены для сухого и мокрого помола проб материалов твердостью до 7 ед. по шкале Мооса применяются в условиях лаборатории или небольшого производства.
Данное оборудование можно использовать для моделирования процессов размола различных материалов в промышленных шаровых мельницах мокрого или сухого помола или для подготовки небольших партий материала. Важно, чтобы твердость перемалываемого материала не превышала твердость мелющих тел и стенок размольного барабана.
Технические характеристики описаны в техническом паспорте.
Возможен помол и одновременное растворение материала в огнеопасной или агрессивной жидкости. В этих случаях мельница лабораторная комплектуется двигателем во взрывозащищенном исполнении, кислотоупорными или маслобензостойкими прокладками, валки и шкив ременной передачи изготавливаются из алюминиевого сплава а пульт управления или частотный преобразователь выносится на безопасное расстояние.
Взрывозащищенное исполнение привода ведет к удорожанию всего комплекта в среднем на 10 - 15 тыс. рублей в зависимости от степени взрывозащищенности.
Лабораторная барабанная валковая шаровая мельница изготавливается на одной базе в нескольких вариантах:

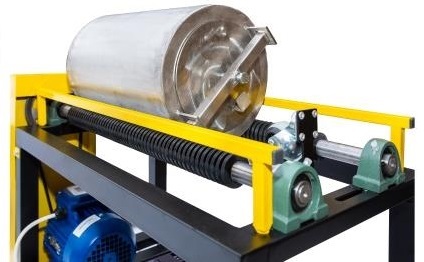

Конструктивно прибор представляет собой раму сваренную из стального профиля и окрашенную порошковой краской, на которой установлены два покрытых специальной термостойкой резиной вала и один из валов является приводным.
Привод вала осуществляется электрическим двигателем мощностью 0,55-0,75кВт через клиновой ремень. Ремень используется стандартный, его можно купить в любом магазине РТИ. Приводной вал передает вращательное движение размольному барабану.
В зависимости от диаметра размольного барабана расстояние между валами подлежит регулировке. На одном из валов закреплены упорные ролики для предотвращения осевого смещения барабана во время вращения. Кроме того, до начала размола рекомендуется выставить привод по уровню относительно поверхности пола. Для этой цели на приводе мельницы установлены регулируемые опоры.
Для помола материала в барабан закладываются мелющие тела в форме шаров из уралита или нержавеющей стали ШХ-18 диаметром от 10-и до 30мм. Диаметр шаров и их количество рассчитываются исходя из объема барабана.
Заполнение барабана мелющими телами, измельчаемым продуктом и (или) жидкостью осуществляется непосредственно в зафиксированный в вертикальном положении барабан, после чего он закрывается крышкой через прокладку. Крышка барабана имеет надежный и герметичный механизм запирания. Мельница лабораторная работает по тому же принципу, что и большие промышленные мельницы сухого или мокрого помола, используя ударно-истирающее воздействие мелющих тел и стенок размольного барабана на измельчаемый материал.
Непосредственно, сам процесс помола происходит во время вращения заполненного материалом, мелющими телами и (или) жидкостью размольного барабана.
1. Установив размольный барабан в вертикальное положение, загрузить измельчаемый материал и мелющие тела (шары), и, в случае мокрого помола, жидкость.
2. Установить барабан на валки мельницы и включить привод частотным регулятором на время достаточное для помола.
3. Выключить привод, снять барабан с валков и взять небольшое количество измельчаемого материала для анализа. Если размер измельченных частиц удовлетворяет Вашим требованиям, то освободить барабан от мелющих тел и материала просеяв через сито нужного номера.
Помол можно оптимизировать строго соблюдая пропорцию заполнения:
28-35% - мелющие тела;
28-35% - перемалываемый материал и (или) жидкость;
Оставшийся объем должен оставаться незаполненным для обеспечения свободного ударно-истирающего действия мелющих тел.
При соблюдении этих пропорций максимально оптимизируется время помола, расход электроэнергии и износ расходных материало.
Получить подробную консультацию, заказать и купить лабораторную мельницу Российского производства, Вы можете обратившись в Московский офис предприятия по тел. (495) 001-45-10 или через заявку на E-mail: psmash@yandex.ru
