Мельница лабораторная шаровая МШЛ-1

Мельница лабораторная шаровая МШЛ-1 предназначена для тонкого сухого или мокрого помола проб материала твердостью до 7 ед. по шкале Мооса.  Возможно использование в условиях производства для переработки небольших партий материала.
Рекомендуется для установки непосредственно на пол помещения или на невысокий подиум.
Оснащается размольными барабанами емкостью от 0,5 до 16 литров и пультом управления с частотным регулятором.

Шаровую лабораторную (барабанно-валковую) мельницу МШЛ-1 можно использовать для моделирования процессов размола в промышленных шаровых мельницах мокрого или сухого помола.

Возможен помол, одновременное перемешивание и растворение материала в огнеопасной или агрессивной жидкости.
В этих случаях прибор комплектуется двигателем во взрывозащищенном исполнении, кислотоупорными или маслобензостойкими прокладками а пульт управления выносится на безопасное расстояние.

Взрывозащищенное исполнение ведет к удорожанию всего комплекта в среднем на 10 - 12 тыс. рублей в зависимости от степени взрывозащищенности.

Дополнительную информацию по лабораторным шаровым мельницам МШЛ можно получить на сайте Калужского завода.

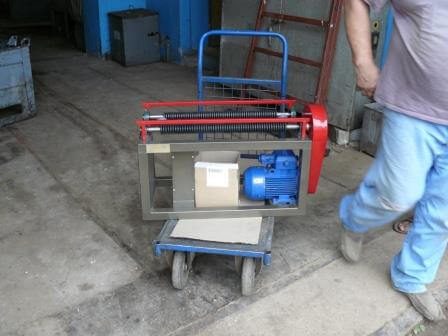

Мельница лабораторная шаровая МШЛ-1

Устройство лабораторной мельницы

Конструктивно мельница шаровая лабораторная МШЛ-1 представляет  собой раму, сваренную из стального профиля и окрашенную порошковой краской, на которой установлены два покрытых специальной термостойкой резиной валка.

Один из валков является приводным, он жестко закреплен на раме мельницы и связан с двигателем  посредством клиновидного ремня. Второй валок свободно вращается в подшипниковых опорах.


Привод вращения осуществляется электрическим  двигателем мощностью 0,55кВт через клиновой ремень.

Ремень используется стандартный, его можно купить для замены в любом магазине РТИ.
Приводной вал передает вращательное движение размольному барабану.

В зависимости от диаметра барабана, расстояние между валками подлежит регулировке.
Для этой цели в раме вырезаны пазы для смещения ведомового вала.
На одном из валков закреплены упорные ролики для предотвращения осевого перемещения барабана во время вращения.

По выбору заказчика мельница лабораторная шаровая МШЛ-1 комплектуются фарфоровыми (уралитовыми), стальными (конструкционная сталь Ст-3) или выполненными из "пищевой" нержавеющей стали (12х18н10т) размольными барабанами объёмом от 0,5 до 16л (дм3), а так же соответствующими выбранному барабану мелющими телами.
Барабаны из стали Ст-3 и нержавеющей стали имеют толщину стенок и днища в стандартном исполнении 4мм.

Принцип работы:

До начала размола рекомендуется выставить прибор по уровню относительно поверхности.

Для помола материала в барабан закладываются мелющие тела, измельчаемый продукт и, при мокром помоле, жидкость.
Заполнение осуществляется непосредственно в зафиксированный в вертикальном положении барабан, после чего он закрывается крышкой через прокладку.
Крышка  имеет надежный и герметичный механизм запирания.

Непосредственно, сам процесс помола  происходит во время вращения заполненного размольного барабана и состоит из действий:


1. Загрузки.

2. Установки барабана на валки мельницы и установки на пульте управления скорости вращения и времени помола по таймеру (определяется технологией или опытным путем).

3. Разгрузки барабана от мелющих тел и материала.

Помол  можно  оптимизировать соблюдая пропорцию заполнения барабана:
28-45% - мелющие тела;
28-45% - перемалываемый материал и (или) жидкость;

Оставшийся объем должен оставаться незаполненным для обеспечения свободного ударно-истирающего действия мелющих тел.
При соблюдении этих пропорций максимально оптимизируется время помола, расход электроэнергии и износ расходных материалов.

мельница лабораторная шаровая МШЛ-1мельница лабораторная шаровая МШЛ-1. Рис.2мельница лабораторная шаровая МШЛ-1. Рис.3


Технические характеристики и цена лабораторной мельницы

Характеристика Значение
Число оборотов барабана лабораторной мельницы, об/мин 0-400 регулируется при помощи частотного регулятора
Установленная мощность двигателя, кВт 0,55
Напряжение, В 220 (380 по заказу)
Объем применяемых барабанов, л 0,5-14
Длина валов, мм 720
Рабочая длина валов (расстояние между опорными роликами), мм 550
Диаметр валов, мм 45
Наименьшая фракция после помола, микрон 7
Количество барабанов устанавливаемых на мельницу, шт. 1, 2 или 3, в зависимости от размеров (объема) барабана
Габаритные размеры, мм (длина, глубина, высота) 750 х 400 х 365
Вес, кг от 30
Цена лабораторной мельницы МШЛ-1 (без барабана), руб. с НДС 112 000,0
Срок изготовления, раб./дней до 7
Цены на размольные барабаны и мелющие тела

Опционально на привод устанавливается частотный преобразователь, предназначенный для изменения скорости вращения барабана от 0 до 400об/мин.
Регулировать скорость вращения можно вручную или программно.
В частотном регуляторе есть тормозной модуль и функция плавного старта.

Без частотного преобразователя привод настроен на 60-100 об./мин.

При использовании для помола барабанов суммарной емкостью свыше 8л, применение частотного регулятора необходимо, т.к. он дополнительно является устройством плавного пуска, что очень важно при большой нагрузке на валки.

Комплект лабораторной шаровой мельницы рассчитывается так:

  • Привод (основная часть);
  • Частотный преобразователь;
  • Размольный барабан (или несколько );
  • Мелющие тела в достаточном количестве.

Покупая лабораторную мельницу МШЛ-1 у нас, Вы получаете гарантийное (18мес.) и постгарантийное обслуживание, а так же поставки по низким ценам расходных материалов.

Получить подробную консультацию, заказать и купить у производителя лабораторную мельницу МШЛ-1,
Вы можете обратившись на предприятие по тел. (495) 001-45-10 или через заявку на E-mail: psmash@yandex.ru
