Мельница лабораторная МШЛ-1К настольная компактная

Лабораторная мельница МШЛ-1К настольная компактная валковая предназначена для периодического тонкого мокрого или сухого механического измельчения различных материалов минерального происхождения, твердость которых не превышает твердости барабана. Компоновка и размеры лабораторной шаровой мельницы подобраны таким образом, что ее удобно разместить в условиях ограниченного пространства лаборатории.

Мельница комплектуется программируемым частотным преобразователем с возможностью регулировки числа оборотов ведущего валка, с функцией плавного пуска и торможения. Также им можно задать время помола длительностью до 99 часов 59 минут.

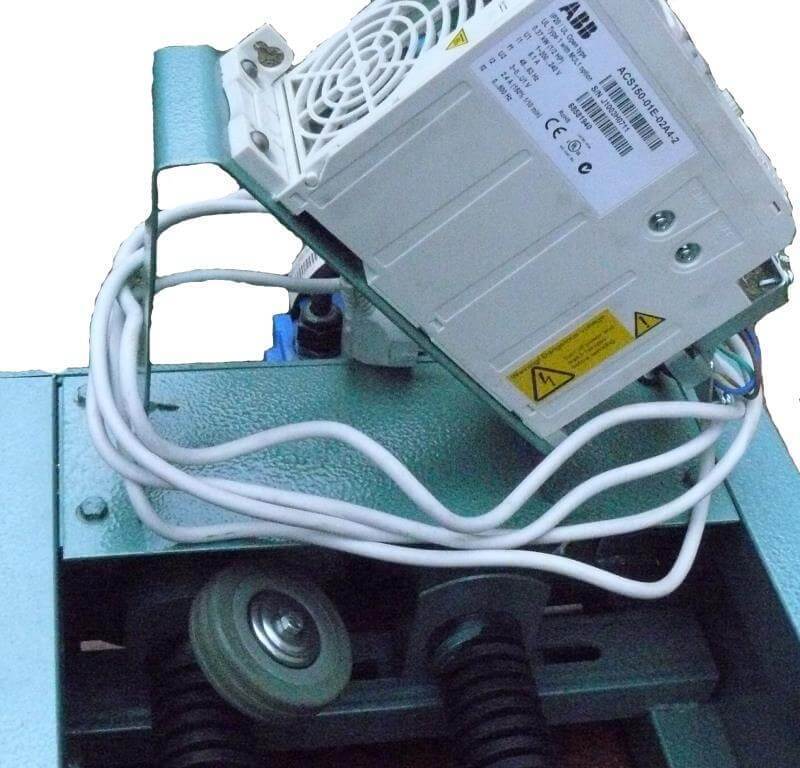

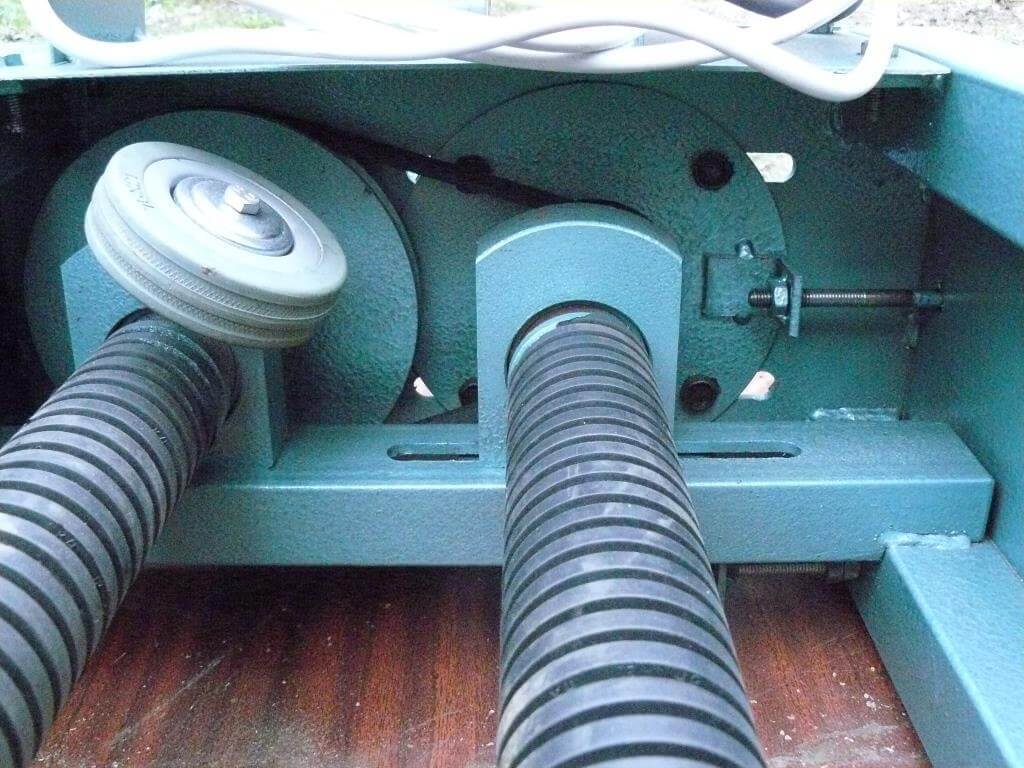

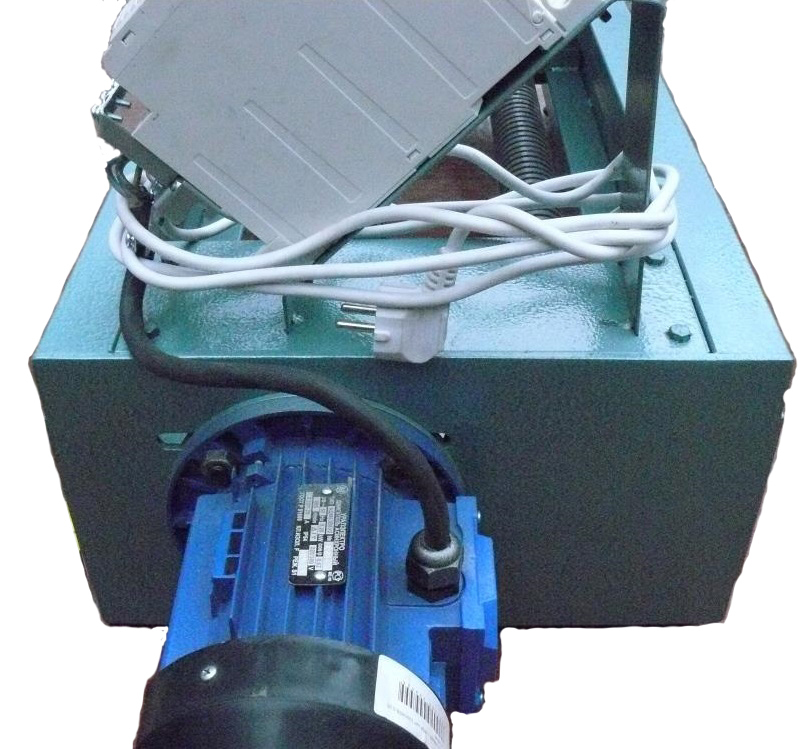

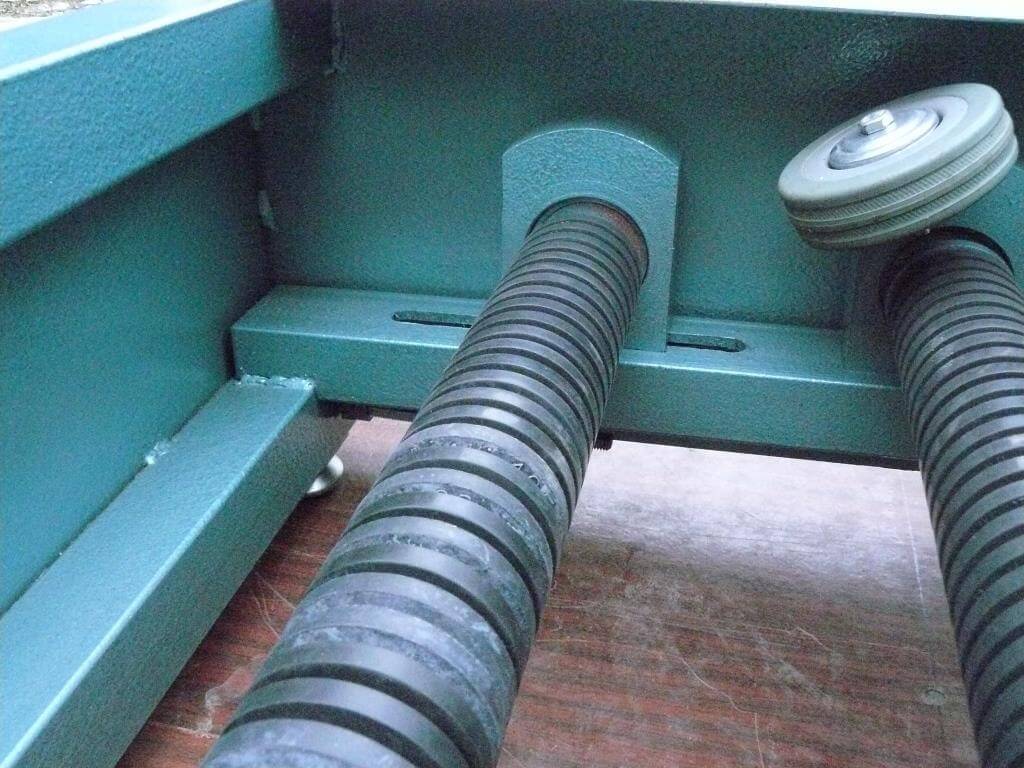

Лабораторная мельница МШЛ-1К настольная компактная. Рис.1Лабораторная мельница МШЛ-1К настольная компактная. рис.2Лабораторная мельница МШЛ-1К настольная компактная. Рис.3Лабораторная мельница МШЛ-1К настольная компактная. Рис.4

Устройство

Лабораторная мельница состоит из основных частей и механизмов (рис.1):

  • Корпуса, окрашенного порошковой краской "на горячую" (1);
  • Двигателя;
  • Приводного валка (2);
  • Ведомого (паразитного) валка (3);
  • Частотного преобразователя.
  • Размольного барабана (4).

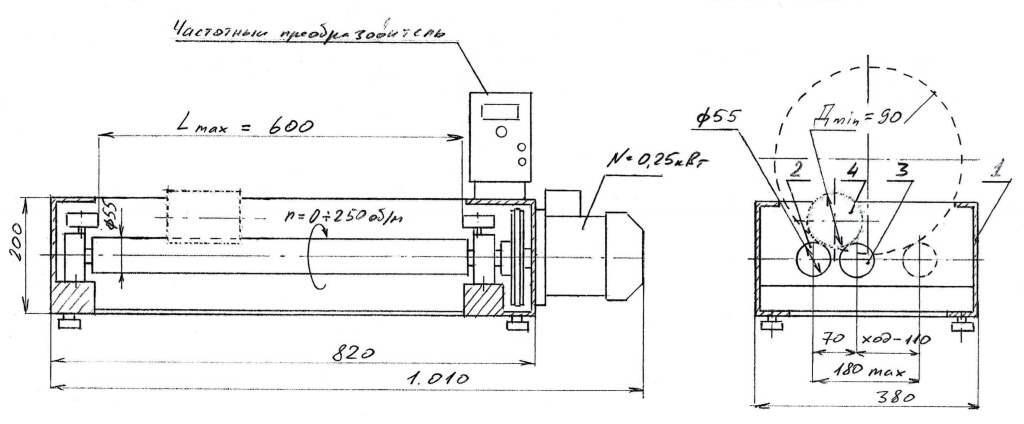

Лабораторная мельница МШЛ-1К настольная компактная. Схема

Рис.1

Двигатель, через клиноременную передачу, передает вращательное движение на обрезиненный ведущий вал, который, в свою очередь, передает вращательное движение размольному барабану.
Расстояние между валкми регулируются с помощью ручек на корпусе мельницы.

Технические характеристики

Характеристика Значение
Число оборотов барабана лабораторной мельницы, об/мин 0-400 регулируется при помощи частотного регулятора
Установленная мощность двигателя, кВт 0,25
Напряжение, В 220 (380 по заказу)
Объем применяемых барабанов, л 0,5-8
Рабочая длина валков, мм 600
Диаметр валов, мм 55
Минимальный диаметр барабана, мм 90
Максимальный диаметр барабана, мм 220
Минимальное расстояние между валками, мм 70
Максимальное расстояние между валками, мм 180
Наименьшая фракция после помола, микрон 7
Количество барабанов устанавливаемых на мельницу, шт. 1, 2 или 3, в зависимости от размеров (объема) барабана
Габаритные размеры, мм
Общая длина 1 010
Длина без учета двигателя 820
Высота 200
Глубина 380
Вес, кг от 20
Цена лабораторной мельницы МШЛ-1 (без барабана), руб. с НДС 157 000,0
Срок изготовления, раб./дней до 15
Цены на размольные барабаны и мелющие тела

Подготовка и порядок работы

До начала размола рекомендуется выставить прибор по уровню относительно поверхности. Это предотвратит, в дальнейшем, проблемы с вибрацией и сползанием барабана на одну сторону. Затем требуется выставить расстояние между валками вращением ручек, расположенных на корпусе.

Для помола материала в барабан закладываются мелющие тела, измельчаемый продукт и, при мокром помоле, жидкость.
Заполнение осуществляется в зафиксированный в вертикальном положении барабан. Барабан закрывается крышкой через герметичную прокладку и крышка притягивается запорным устройством.

Барабан укладывается на валки мельницы и на частотном регуляторе устанавливается скорость вращения и время работы по таймеру (определяется технологией или опытным путем).

По окончании помола содержимое барабана выкладывается на сито с заданной ячейкой.

Помол  можно  оптимизировать соблюдая пропорцию заполнения барабана:
28-45% - мелющие тела;
28-45% - перемалываемый материал и (или) жидкость;

Оставшийся объем должен оставаться незаполненным для обеспечения свободного ударно-истирающего действия мелющих тел.
При соблюдении этих пропорций максимально оптимизируется время помола, расход электроэнергии и износ расходных материалов.

Для заказа лабораторной компактной настольной мельницы МШЛ-1К определите:

Емкость и материал изготовления размольного барабана. Можно заказать на одну мельницу несколько барабанов под разные материалы.

Размер и материал мелющих тел (шаров). Если Вы затрудняетесь с выбором, то мы предложим шары под выбранный барабан (барабаны).

Если есть затруднения с выбором комплекта, то звоните или пишите нам и мы подберем оборудование под Ваши задачи.

Получить подробную консультацию, заказать и купить компактную настольную лабораторную мельницу у Российского приозводителя Вы можете обратившись в Московский офис предприятия по тел. (495) 001-45-10
или через заявку на E-mail: psmash@yandex.ru
