Строительный кран-подъемник в окно «Умелец»

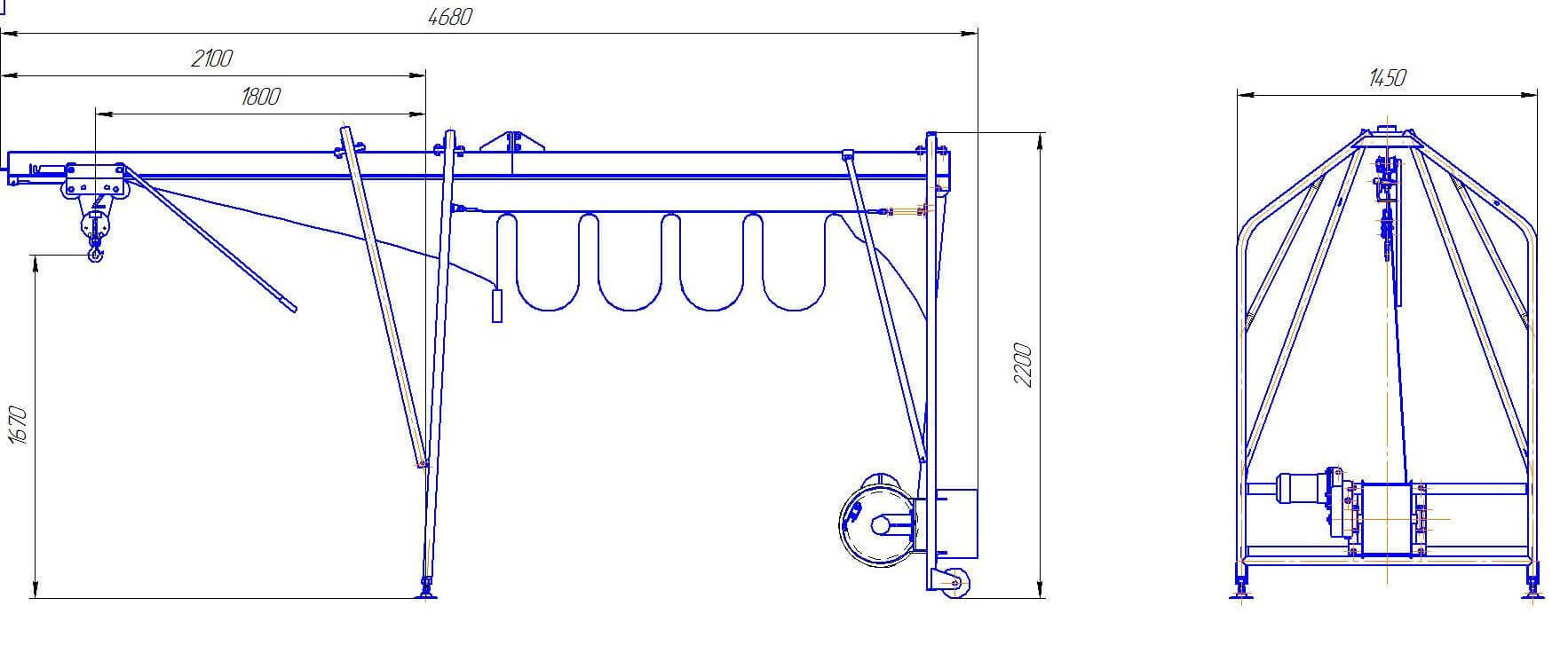

Строительный кран-подъемник в окно «Умелец»Строительный кран-подъемник в окно «Умелец» схема

Назначение и устройство

Строительный кран-подъемник «Умелец» (кран балочно-консольный, кран в окно)  предназначен для подъема, спуска и перемещения во внутрь проемов зданий и сооружений различных строительных материалов и оборудования массой до 320 кг.

Подъемник строительный Умелец состоит из двух стоек, соединённых между собой пролетной балкой.
Он может быть установлен как в оконный проем, так и на перекрытиях и на крыше здания. при условии защиты его от атмосферных осадков.


Конструкция крана с вылетом стрелы 2м и колесами позволяющими передвигать кран, тросоукладчиком, обеспечивающим длительный срок службы каната, а также высокопрочным покрытием, позволяет сохранять отличный внешний вид в течение всего срока службы.

Производится в двух модификациях:

  • Высота подъема груза до 50м;
  • Высота подъема груза до 75м.

    Скорость подъема груза до 20 м/мин, мощность двигателя 1,7 кВт, масса подъемника без противовесов не более 220 кг. Диаметр каната - 4,1 мм.

Подъемник состоит из кошки с подвеской, балки пролетной, стойки передней, стойки задней, укосин, лебедки, пульта управления.
Металлоконструкции подъемника крепятся между собой стандартными крепежными изделиями.
Пролетная балка состоит из двух частей и изготовлена из двутавра с приварными фланцами для крепления частей между собой и к стойкам.
Стойки передняя и задняя и укосины выполнены из труб круглого сечения с приваренными фланцами.
На задней стойке установлена лебедка.
Рабочим органом подъемника является кошка с подвеской, приводимая в движение лебедкой.

Характеристика Умелец-50 Умелец-75
Грузоподъемность, кг, не более 320
Высота подъема, м до 50 до 75
Скорость подъема груза, не менее, м/мин 17,5
Тяговое усилие при горизонтальном перемещении кошки при максимальной нагрузке, кг, не более 16
Режим работы механизма по ГОСТ 25835/Класс нагружения 3М/В3
Климатическое исполнение по ГОСТ 15150 У2*
Режим работы электрооборудования по ГОСТ 183 S3 (ПВ40%)
Тип электродвигателя ГОСТ 28330 АИРС80В4ЕУ2
Мощность электродвигателя кВт 1,7
Тип тормоза (ТУ РБ 1000165656.001-03) 9ТЕ80-13
Питание от сети: напряжение/частота, В/Гц 380/50
Тип редуктора (УГБИ 303160.003ТУ) 5МЧ-80-40
Масса подъемника без противовеса, не более, кг 220 250
Масса противовесов, кг, не менее 210
Цена подъемника строительного Умелец в полной комплектации, руб. с НДС

Продажа с доставкой крана в окно Умелец

Отгрузка осуществляется со склада г. Москва. Есть доставка по городу и в любой город РФ.

Получить подробную консультацию, заказать и купить по оптимальной цене производителя кран в окно Умелец можно в нашей организации.
