Мост откидной перегрузочный (стационарный или скользящий)

Откидной перегрузочный мост (стационарный или скользящий) предназначен для осуществления доступа автопогрузчика или иной складской техники из помещения склада (дока) в кузов грузового автомобиля при погрузочно - разгрузочных работах.
Применяется механический откидной мост так же, как и доклевеллер, но конструктивно проще и не требует в большом объеме строительных и подготовительных работ (устроиства приямка и т. д.)

Стационарный откидной мост отличается от скользящего способом крепления к эстакаде склада - стационарный крепится жестко к закрепленному уголку обрамления, а скользящий к специальному рельсу, позволяющему передвигать мост от ворот к воротам. Таким образом, скользящий откидной мост может обслуживать несколько погрузо-разгрузочных мест. Но это удобно при небольшом потоке грузового транспорта.

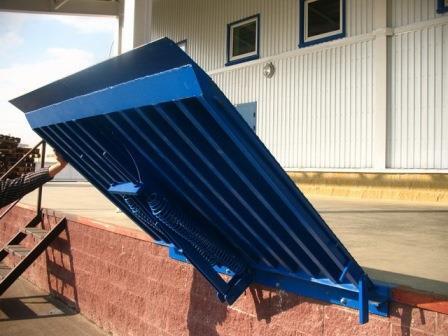

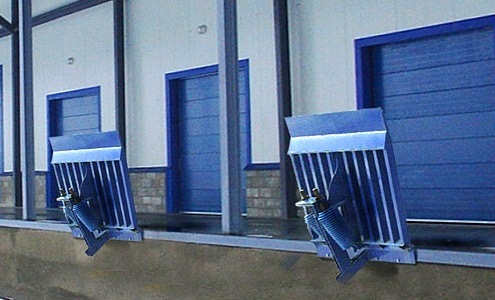

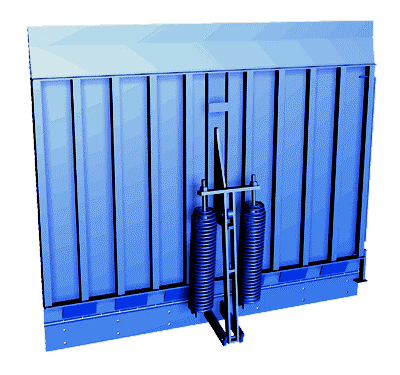

Откидной мост (стационарный или скользящий). Рис.1 Откидной мост скользящий Откидной мост стационарный рс.2 Откидной мост скользящий. Рис.3

Стационарный или скользящий перегрузочный механический откидной мост комплектуется платформой, ребрами жесткости и аппарелью.
Мост откидной в обязательном порядке имеет в комплекте пружинное устройство для облегчения точной регулировки при установке.
Мост откидной можно устанавливать и вращать на крепежной платформе при помощи шарнира.
Откидной перегрузочный мост устанавливается в тех случаях, когда установка доклевеллера невозможна или нерациональна. (Конструкцию откидного моста можно посмотреть здесь)

Технические характеристики перегрузочных откидных мостов

Характеристика	Значение
Грузоподъемность, кг	4000
Диапазон рабочих температур, °С	от -40 до +80
Материал изготовления
Лист верхний	Лист стальной рифленый «Чечевичный» толщиной 5мм
Аппарель	Лист стальной рифленый «Чечевичный» толщиной 14
Балки продольные	Профильная труба 60х40х3мм

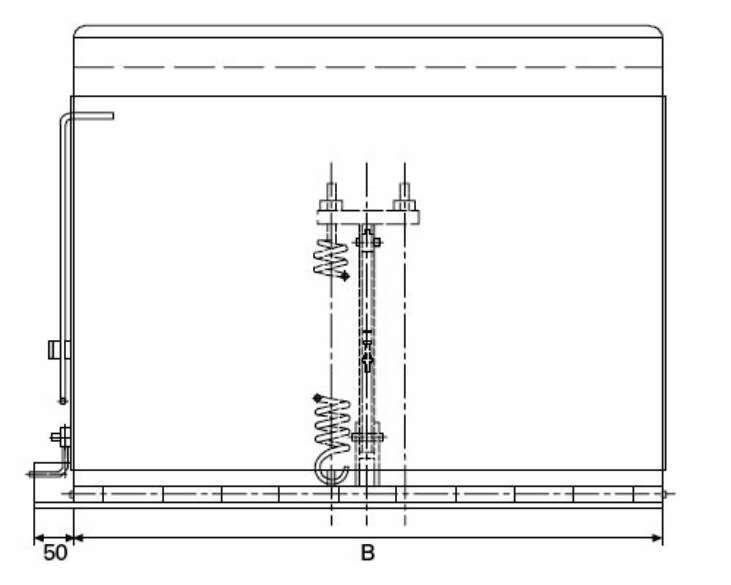

Откидной мост (стационарный или скользящий) схема 1

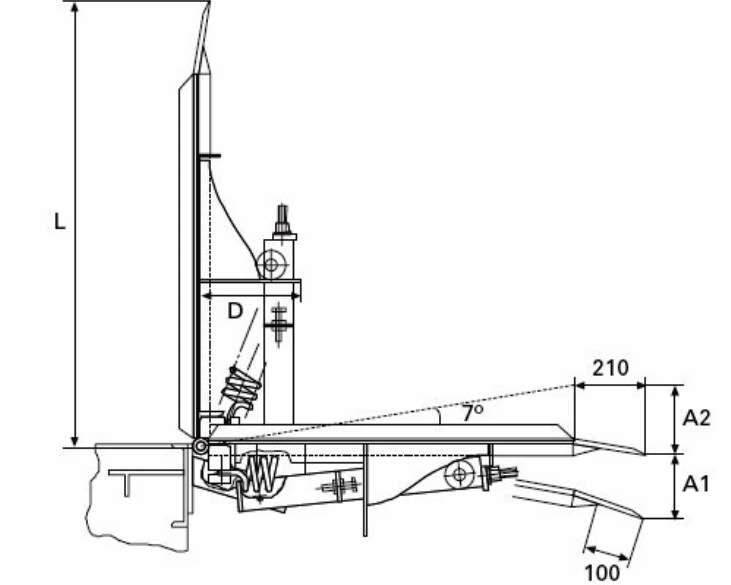

Типовые размеры и масса перегрузочных откидных мостов

LxB	A1	D	Масса, кг
1000×1200	160	190	150
1000×1500	160	190	170
1000×2000	160	190	220
1500×1500	250	220	240
1500×2000	250	220	410

Устройство

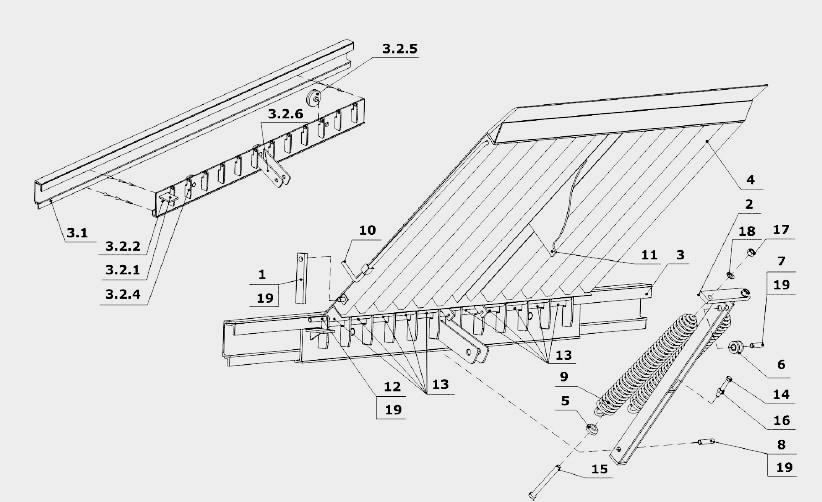

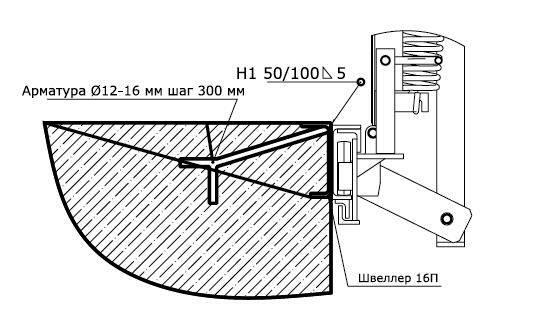

Устройство перегрузочных откидных мостов. Схема 1 Узел крепления моста к эстакаде

1. Планка упора моста;
2. Рычаг для моста откидного L=1m или L=1/5m;
3. Узел скольжения; 3.1. Рельс направляющий; 3.2.1. Опора упора; 3.2.2. Косынка опоры; 3.2.4. Проушина; 3.2.5. Ролик в сборе; 3.2.6. Щека;
4. Платформа; 5. Шайба; 6. Ролик моста; 7. Ось крепления ролика к мосту; 8. Ось крепления рычага к мосту; 9. Пружина; 10. Тяга моста; 11. Копир моста; 12. Ось крепления платформы к кронштейну; 13. Втулка моста; 14. Болт М16 х 90 с полной резьбой; 15. Шпилька М20 для откидных мостов L=200мм; 16. Гайка М16; 17. Гайка М20; 18. Шайба 20; 19. Шплинт 4.0х40.

Преимущества перегрузочных откидных мостов

Мосты перегрузочные увеличивают скорость и упращают погрузо-разгрузочные работы;
Из-за отсутствия электрических и гидравлических агрегатов не требуется сложное техническое обслуживание;
Эксплуатация механических перегрузочных мостов не требует специального обучения персонала;
Они могут быть использованы и в случаях максимально-интенсивных нагрузок, не уступая более сложным и дорогим доквеллерам.

Техническое обслуживание механических откидных мостов

Еженедельный осмотр на предмет внешних повреждений (выполняется персоналом или эксплуатационной службой);
Еженедельное тестирование всех функций перегрузочного моста, даже, если он не работал.

Продажа перегрузочных мостов с доставкой и монтажом

В нашей организации можно заказать и купить необходимое количество перегрузочных мостов, а так же полного комплекса оборудования для оснащения склада или терминала.
Организуем доставку до объекта.

Опытная бригада монтажников осуществит монтаж или шеф-монтаж перегрузочного оборудования в Москве и МО с гарантией и последующим послепродажным обслуживанием.
Заключаем контракты на ежегодное ТО перегрузочных мостов, доклевеллеров и другого складского оборудования.
