Мельница лабораторная МШЛ-7 (40МЛ), мельница Бонда

Мельница лабораторная МШЛ-7 мельница Бонда предназначена для тонкого мокрого измельчения проб различных руд и нерудных материалов в периодическом режиме.

Конструкция мельницы отвечает требованиям по ГОСТ 12.2.003, ГОСТ Р ЕН 414, ГОСТ Р 12.4.026, ГОСТ 12.2.007.0, ГОСТ 21130.

Лабораторная шаровая мельница МШЛ-7 (40МЛ). Рис.1

Лабораторная шаровая мельница МШЛ-7 (40МЛ) мельница Бонда предназначена для помола проб минералов, руд, сплавов, химикатов, керамики, частей растений, грунтов, осадков сточных вод и т.д.
Так же мельница применяется в следующих сферах:

  • Горная;
  • Металлургическая;
  • Золотодобывающая;
  • Химическая;
  • Фармацевтическая промышленность;
  • Промышленность строительных материалов.

К примеру, лабораторная шаровая мельница МШЛ-7 (40МЛ) находит применение в фармацевтике для измельчения растительных материалов, таких как листья, корни, семена и т. д.

Лабораторные шаровые мельницы МШЛ-7 со стальной футеровкой являются классическими машинами для дезинтеграции (помола) твердых материалов.

Лабораторные шаровые мельницы Бонда используются для проведения различных испытаний материалов. Указанные приборы позволяют измельчать материалы до определенной фракции. К примеру, это необходимо для проведения многих научных экспериментов и исследований.

Другими словами, шаровые мельницы используются для измельчения различных материалов, включая металлы, керамику, пластмассы и другие. Они также применяются для получения порошков из различных материалов, что важно для многих научных исследований.

Технические характеристики мельница Бонда

Характеристика Значение
Объем барабана, л 7
Крупность исходного материала, мм, не более 6
Частота вращения барабана, об/мин. 68
Шаровая загрузка, кг 15
Диаметр шаров, мм, в пределах 10-15
Установленная мощность, кВт 1,1
Напряжение питания, В 220 или 380
Габаритные размеры, мм, не более
Длина 740
Ширина 640
Высота 1340
Масса, кг, не более 155 без шаровой загрузки
Цена лабораторной мельницы МШЛ-7, руб. с НДС от 186 000,0

Принцип работы

Мельница является устройством периодического действия. Сначала барабан заполняется измельчаемым материалом и шарами. Затем, при вращении барабана, материал измельчается в результате истирающего, скалывающего и ударного действия шаров.

Подбирается наполнение шаров в необходимом соотношении и выбирается время измельчения. Подбор выполняется в зависимости от свойств и количества перерабатываемого материала.

При наличии пульта управления с ТПЧ изменяется частота вращения барабана. Настройка ТПЧ производится в соответствии с требованиями эксплуатационной документации на него.

Таким образом, шаровые мельницы работают на основе принципа удара и трения. Шары, вращающиеся внутри сосуда, ударяются о стенки и друг о друга, что приводит к измельчению материала. Лабораторные мельницы могут иметь различную емкость и мощность, поэтому можно выбрать оптимальную для конкретных задач.

Устройство лабораторной мельницы МШЛ-7 (40мл)

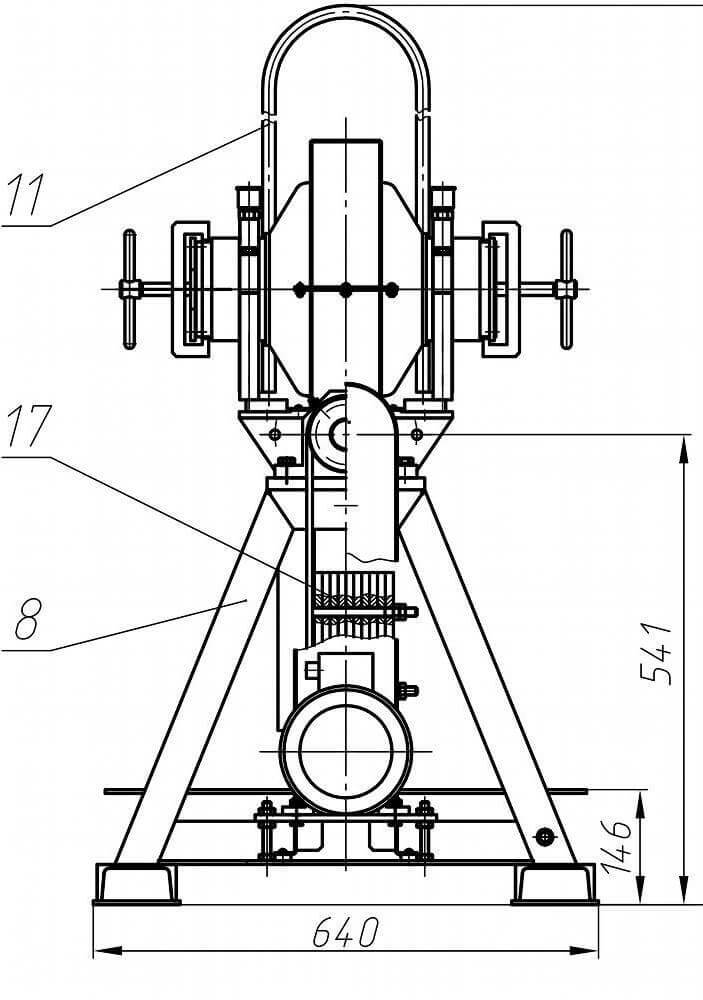

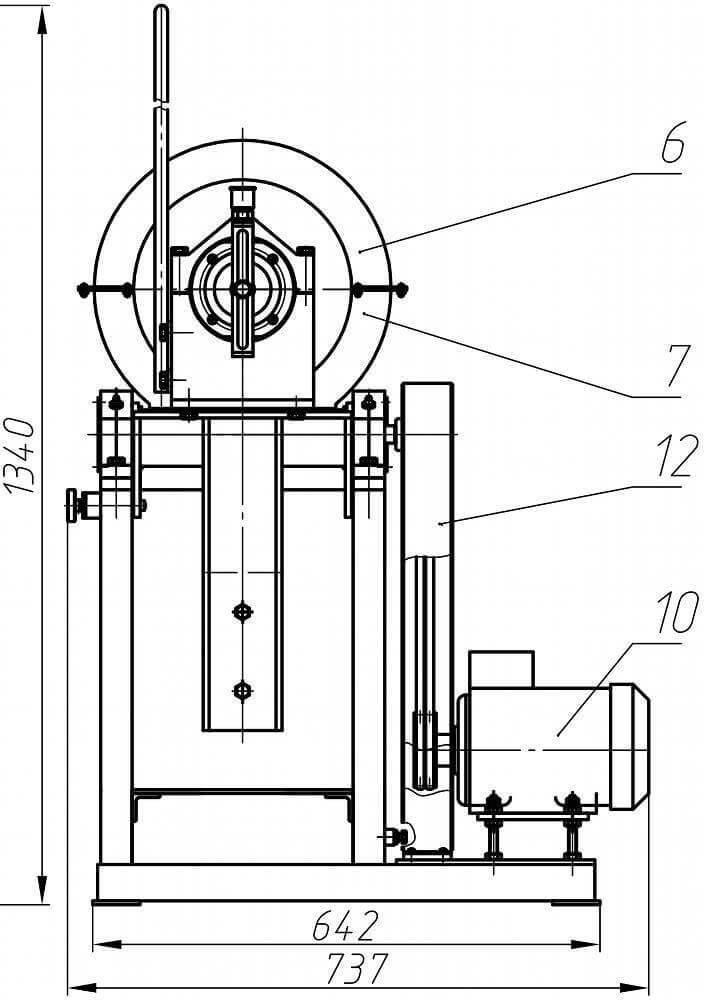

МШЛ-7 (40МЛ) устройство.1МШЛ-7 (40МЛ) устройство.2

Рис.1.
6, 7 – Полукожуха; 8 – Стойка; 10 – Электродвигатель; 11 – Рукоятка; 12 – Кожух;
17 – Противовес

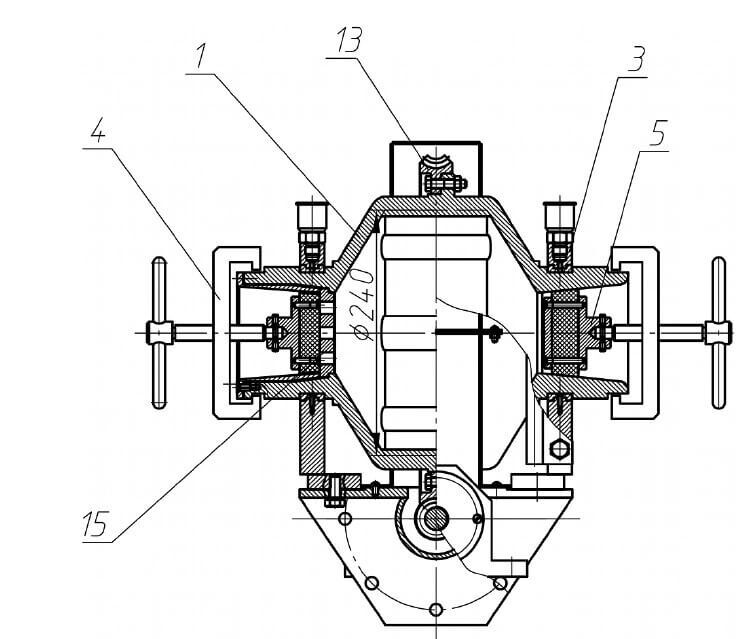

МШЛ-7 (40МЛ) схема.1МШЛ-7 (40МЛ) схема.2

Рис.2.
1 – Барабан; 2 – Корпус подшипника; 3 – Подшипниковый узел;
4, 5 – Заглушки; 9 – Корпус червяка; 13 – Колесо; 14 – Червяк;
15 – Разгрузочная решетка; 16 – Стопор.

Главным рабочим органом лабораторной шаровой мельницы МШЛ-7 является размольный барабан (1) с заглушками (4), (5), оснащенный разгрузочной решеткой (15). Барабан установлен в двух разъемных подшипниковых узлах (3), расположенных на корпусе червяка (9). Барабан приводится во вращение червячной передачей. Колесо (13) червячной пары закреплено на барабане, а червяк (14) установлен на закрытых подшипниках в корпусе червяка (9). Червяк связан с двигателем (10) клиноременной передачей.
Колесо закрыто кожухом, собранным из двух полукожухов (6, 7).

Передача закрыта кожухом (12). Загрузка и разгрузка барабана мельницы измельчаемым материалом и шарами осуществляется при повороте барабана, оснащенного для этого рукояткой (11).
Корпус червяка имеет две цапфы соосные с осью червяка.
С помощью корпусов подшипников (2) корпус червяка установлен на стойке (8) и имеет возможность поворота на 90 в обе стороны. Корпус фиксируется в трех положениях стопором (16).
Двигатель (10), корпуса подшипников (2), кожух (12), стопор (16) установлены на стойке (8).
Рама мельницы снабжена площадкой на которой осуществляется размещение тары для слива из барабана продуктов измельчения.
Корпус червяка оснащен противовесом (17) для облегчения опрокидывания барабана.

Комплектация пультом управления с частотным регулятором числа оборотов по заказу.

Подготовка и порядок работы

  • Проверить внешним осмотром на отсутствие внешних повреждений;
  • Установить на твердую ровную поверхность и выставить по уровню;
  • Закрепить пульт управления в непосредственной близости от мельницы;
  • Заземлить корпус мельницы и подключить электропитание;
  • Перед пуском мельницы необходимо проверить наличие смазки подшипников и червячной пары;
  • Загрузить шары в размольный барабан;
  • Повернуть барабан на 90градусов по часовой стрелке загрузочной горловиной вверх и зафиксировать его стопором;
  • Загрузить в барабан размалываемый материал и, при необходимости, залить жидкость через загрузочную горловину;
  • Закрыть горловину крышкой;
  • Перевести барабан в горизонтальное положение и зафиксировать его;
  • Включить электродвигатель мельницы.
  • Длительность процесса измельчения зависит от прочности материала и устанавливается опытным путем. По окончании процесса измельчения остановить двигатель;
  • Установить на столик рамы приемную емкость;
  • Повернуть барабан на 90градусов против часовой стрелки горловиной вверх и зафиксировать его стопором;
  • Снять заглушку разгрузочной горловины и выгрузить материал;
  • Промыть барабан.

Техническое обслуживание лабораторной шаровой мельницы

При техническом обслуживании мельницы необходимо руководствоваться «Правилами технической эксплуатации основного оборудования обогатительных фабрик цветной металлургии».
Ежесменное техническое обслуживание включает:

  • Наружный осмотр, обтирку и очистку мельницы;
  • Проверку исправности заземления;
  • Проверить состояние болтовых соединений;
  • Проверить на наличие и, при необходимости устранить, течи смазки.
  • Произвести смазку мельницы согласно указаниям в техническом паспорте.

Получить подробную консультацию, заказать и купить лабораторную шаровую мельницу МШЛ-7 (МЛ40) мельницу Бонда, можно обратившись в Московский офис предприятия по тел. (495) 001-45-10 или через заявку на E-mail: psmash@yandex.ru
