Мельница лабораторная МШЛ-2 двухярусная

Мельница шаровая лабораторная барабанная двухярусная МШЛ-2 используется для установки до восьми барабанов и предназначена для  механического измельчения материалов, загруженных в барабан.

Данные двухярусные мельницы  можно использовать для моделирования процессов размола различного сырья в промышленных шаровых мельницах мокрого или сухого помола.

Дополнительную информацию по лабораторным шаровым мельницам МШЛ можно получить на сайте Калужского производителя.

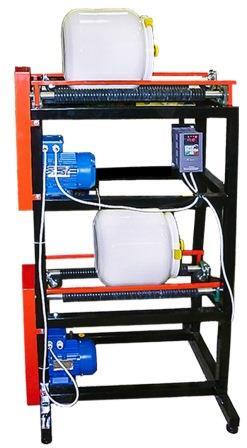

Мельница шаровая лабораторная барабанная двухярусная МШЛ-2. Рис.1Мельница шаровая лабораторная барабанная двухярусная МШЛ-2. Рис.2

Технические характеристики и цена мельницы двухярусной МШЛ-2

Характеристика Значение
Число оборотов ведущего вала мельницы, об/мин регулируется при помощи частотного регулятора
Установленная мощность двигателя, кВт 0,55
Напряжение питания, В 380 или 220
Емкость барабана, л 1....10
Максимальная длина (высота) устанавливаемых барабанов, мм 360
Максимальный вес устанавливаемого барабана, кг 25
Наименьшая фракция после помола, микрон 7
Количество барабанов устанавливаемых на мельницу, шт. до 8, в зависимости от размеров (объема) барабана
Расстояние между осями валков минимальное, мм 120
Расстояние между осями валков максимальное, мм 190
Диаметр обрезиненного валка, мм 36
Длина валка ведущего, мм 750
Длина валка ведомого, мм 720
Частотный регулятор оборотов Программируемый с встроенным тормозным модулем.
Габаритные размеры, мм (Д х Ш х В), мм 1210х700х1500
Цена лабораторной шаровой мельницы МШЛ-2 (без барабана), руб. с НДС
МШЛ-2  (два двигателя с частотным регулятором) 218 750,0
МШЛ-2  (два двигателя с 2-мя частотными регуляторами) 232 500,0
Срок изготовления, раб./дней 10-12
Цены на размольные барабаны и мелющие тела

Принцип работы и устройство лабораторной мельницы МШЛ-2

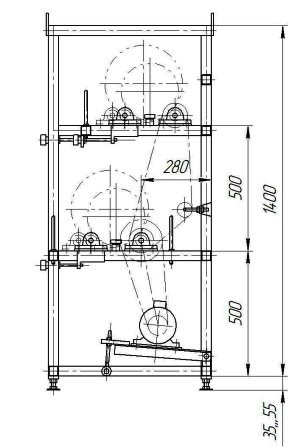

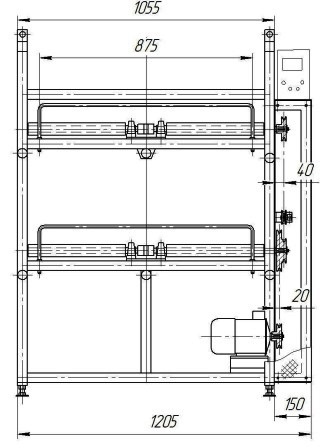

устройство лабораторной мельницы МШЛ-2. рис.1устройство лабораторной мельницы МШЛ-2. рис.2

Конструкция привода лабораторной мельницы представляет собой двухъярусную сварную раму, на которой установлены две пары обрезиненных роликов.

Один из каждой пары роликов является приводным.
Привод ролика осуществляется электродвигателем через клиноременную передачу.

Приводной ролик приводит во вращательное движение загруженный измельчаемым материалом и мелющими телами барабан, укладываемый на ролики.

Барабан укладывается на обрезиненные ролики днищем в сторону упорного ролика, предотвращающего трение барабана о подшипниковые узлы и раму.
По желанию Заказчика мельница может быть укомплектована  фарфоровыми или стальными барабанами, в зависимости от технологических требований к помолу и свойств измельчаемого материала.

Регулировки:

Если  при  работе  наблюдается  смещение  барабана  вдоль  роликов, возможны  два  варианта  устранения  этого:

• выровнять  положение  рамы  привода  в  пространстве,  обеспечив  горизонтальность  расположения  роликов;

• сместить  ролики  относительно  друг  друга,  вращая регулировочные ручки на лицевой панели мельницы.

(Допускается смещение барабанов от центра в сторону упорных роликов).

При ослаблении натяжки ремней, натяжку ремней произвести вращением регулировочных винтов.

Настройка и регулировка частотного преобразователя производится согласно «Руководству по эксплуатации» на установленную модель инвертора.

Преимущества наших двухярусных лабораторных мельниц:

• Соответствие ТУ 4846-042-11114244-2010 «Мельницы лабораторные»;

• Возможность установки до 8-и барабанов одновременно;

• Возможность быстрой смены размольного барабана;

• Тонина помола до 5 микрон;

• Невысокая цена;

• Минимальный срок изготовления.

Получить подробную консультацию, заказать и купить у производителя лабораторную мельницу МШЛ-2,
Вы можете обратившись на предприятия по тел. (495) 001-45-10 или через заявку на E-mail: psmash@yandex.ru
